主要介绍AArch64的一些异常基础知识，异常向量表的设定，以及AArch64的异常处理。
| 版本 | 说明 |
|---|---|
| 0.1 | 初版发布 |
关于异常的基础知识
什么是异常？
对于AArch64而言，exception是指cpu的某些异常状态或者一些系统的事件（可能来自外部，也可能来自内部），这些状态或者事件可以导致cpu去执行一些预先设定的，具有更高执行权利的软件（也叫exception handler）。执行exception handler可以进行异常的处理，从而让系统平滑的运行。exception handler执行完毕之后，需要返回发生异常的现场。
异常等级（exception level）
AArch64有四个 exception level：
- EL0 normal用户应用程序
- EL1 操作系统内核
- EL2 Hypervisor(vm 虚拟化)
- EL3 底层固件，包括secure monitor
之前说到异常发生后系统将切换到具有更高执行权限的状态，在AArch64是通过exception level来实现的。AArch64最多支持EL0～EL3四个exception level，EL0的execution privilege最低，EL3的execution privilege最高。当发生异常的时候，系统的exception会迁移（route）到更高的exception level或者维持不变，但是绝不会降低。此外，不会有任何的异常会去到EL0。而AArch32，cpu没有异常等级，而是采用processor mode模式，例如User、FIQ、IRQ、Abort、Undefined、System，这些不同的mode对应privilege（其他mode）和no-privilege（User mode）。
关于AArch64的exception level比较复杂，一般会有如下几种情况：
- 不支持security state，不支持虚拟化： AArch64有2个exception level，分别是：EL0（对应user mode的application），EL1（guest OS）。
- 不支持security state，支持虚拟化： AArch64有3个exception level，分别是：EL0（对应user mode的application），EL1（guest OS）和EL2（Hypervisor）。
- 支持security state，不支持虚拟化： AArch64有3个exception level，分别是：EL0（对应trusted service），EL1（trusted OS kernel）和EL3（Secure monitor）。
- 支持security state，支持虚拟化： AArch64有4个exception level，分别是：（对应trusted service），EL1（trusted OS kernel），EL2（Hypervisor）和EL3（Secure monitor）。

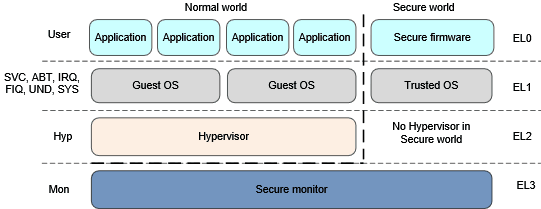

如下图：
异步异常和同步异常
-
异步异常（asynchronous exception）:
- 异步异常可以理解为中断，CPU是不可预知的。
- 异常和CPU执行的指令无关。
- 返回地址是硬件保存下来并提供给handler，以便进行异常返回现场的处理。（程序也有可能不返回，跟中断处理程序有关，比如正在发送邮件，突然点击取消发送，原发送程序不再执行【个人理解，不一定准确】）
- 根据这个定义IRQ、FIQ和SError interrupt属于asynchronous exception。
-
同步异常（synchronous exception）：
- 同步异常的产生是和cpu core执行的指令异常或试图改变执行权限引起的异常
- 返回地址是硬件保存下来并提供给handler，以便进行异常返回现场的处理。
- 同步异常分两种，一是abort类，例如未定义的指令、data abort、prefetch instruction abort、SP未对齐异常，debug exception等等。另一种是正常指令执行造成的，包括SVC/HVC/SMC指令，这些指令的使命就是产生异常，改变执行权限。
什么是精确异常
先来说说什么是非精确异常：在多发射乱序执行的流水线 CPU 上，从指令进入流水线到异常事件的发生，期间要经过若干流水级，此时 PC 的值已指向其后的某条指令，在实现非精确异常的 CPU 上就把此时的 PC 值作为引起异常指令的所在，也就是记录异常指令的PC并非真正的引起异常的指令所在，而是其后面的某条指令所在。
精确异常（precise exception），也就是记录异常指令的PC并非真正的引起异常的指令所在，而是其后面的某条指令所在。实现精确异常的 CPU，在最后指令提交时 (commit) 按指令流的顺序提交，异常的抛出也在该指令提交时，这样就能精确计算出引起异常的指令相对于当前 PC 的偏移，从而保证精确异常。不管是何类异常，记录异常指令的PC之前的所有指令都会被执行完成 (commit)，之后的指令不会被执行。
在AArch64中，除了SError interrupt这种exception，其他的exception都是precise exception。
异常处理流程
AArch64 state异常处理流程：
| 流程 | 说明 |
|---|---|
| 1、保存PSTATE 数据到SPSR_ELx,(x = 1,2,3) | 异常返回时需要从SPSR_ELx中恢复PSTATE |
| 2、保存异常进入地址到ELR_ELx，同步异常（und/abt等）是当前地址，而异步异常（irq/fiq等）是下一条指令地址 | 64位架构LR和ELR是独立分开的，这点和32位架构有所差别 |
| 3、保存异常原因信息到ESR_ELx | ESR_ELx.EC代表Exception Class，关注这个bit |
| 4、PE根据目标EL的异常向量表中定义的异常地址强制跳转到异常处理程序 | 跳转到哪个EL使用哪个向量偏移地址又路由关系决定 |
| 5、堆栈指针SP的使用由目标EL决定 | (SPSR_ELx.M[0] == 1) ？ h（ELx）: t（EL0） |
AArch32 state异常处理流程
| 流程 | 说明 |
|---|---|
| 1、PE根据异常类型跳转到对应的异常模式x,x = {und/svc/abt/irq/fiq/hyp/mon} | PE跳转到哪一种模式通常由路由关系决定 |
| 2、保存异常返回地址到LR_x，用于异常返回用 | LR也是对应模式的R[14]_x寄存器，32位系统下LR和ELR是同一个寄存器，而64位是独立的 |
| 3、备份PSTATE 数据到SPSR_x | 异常返回时需要从SPSR_x恢复PSTATE |
| 4、PSTATE 操作：PSTATE.M[4:0]设置为异常模式x; PSTATE.{A,I,F} = 1; PSTATE.T = 1，强制进入A32模式; PSTATE.IT[7：2] = “00000” | PSTATE.M[4]只是对32位系统有效，64为下是保留的，因为64位下没有各种mode的概念. 异常处理都要切换到ARM下进行；进入异常时需要暂时关闭A,I,F中断； |
| 5、据异常模式x的向量偏移跳转到进入异常处理 | 各个mode有对应的Vector base addr + offset |
AArch64异常向量表偏移量
| exception level迁移情况 | Synchronous exception的offset值 | IRQ和vIRQ exception的offset值 | FIQ和vFIQ exception的offset值 | SError和vSError exception的offset值 |
|---|---|---|---|---|
| 同级exception level迁移，使用SP_EL0。例如EL1迁移到EL1 | 0x000 | 0x080 | 0x100 | 0x180 |
| 同级exception level迁移，使用SP_ELx。例如EL1迁移到EL1 | 0x200 | 0x280 | 0x300 | 0x380 |
| ELx迁移到ELy，其中y>x并且ELx处于AArch64状态 | 0x400 | 0x480 | 0x500 | 0x580 |
| ELx迁移到ELy，其中y>x并且ELx处于AArch32状态 | 0x600 | 0x680 | 0x700 | 0x780 |
注：每个异常等级都有一个关联的 Vector Base Address Register (VBAR),它定义了每个异常等级向量表的基址
AArch64异常返回：
- 用ELR_ELx恢复PC值
- SPSR_ELx恢复PSTATE值
AArch64异常相关寄存器
EL3异常层级系统寄存器控制：
| SCR_EL3 | SCTLR_EL3 | MDCR_EL3 |
|---|---|---|
| NS:决定了EL1和EL0的安全状态； | {A, SA}:使能对齐检查，A-EL3访问数据时做对齐检查；SA-EL3对SP做对齐检查； | {EPMAD, EDAD}：使能外部debugger访问； |
| RW:决定了低一级的异常等级运行状态； | {M, C, I, WXN}：内存系统控制位； | {SPME, SDD, SPD32}：安全debug控制； |
| {EA, FIQ, IRQ}：EA-SError和同步Aborts切换到EL3；FIQ-物理FIQ切换到EL3；IRQ-物理IRQ切换到EL3; | EE:定义了端； | {TDOSA, TDA, TPM}：陷阱控制 |
| SMD:禁用SMC； | ||
| HCE:使能Hypervisor call异常； | ||
| ST:使能secure EL1访问secure timer; | ||
| SIF:安装指令获取，当secure state禁止从non secuer内存取指； | ||
| TWI:陷入WFI; | ||
| TWE:陷入WFE |
EL2异常层级系统寄存器控制：
| HCR_EL2 | SCTLR_EL2 | MDCR_EL2 | HSTR_EL2 |
|---|---|---|---|
| RW:决定了低一级的异常等级运行状态； | {A, SA}:使能对齐检查 | {TDRA, TDOSA, TDA} | Tn, for values of n in the set {0-3, 5-13, 15} |
| {AMO, IMO, FMO}:路由物理中断到EL2 | {M, C, I, WXN}：内存系统控制位； | TDE:路由从非安全EL0 EL1 EL2来的debug异常 | |
| {VSE, VI, VF}:设置虚拟中断pending; | EE:定义了端； | {TPM, TPMCR}：陷阱控制； | |
| VM: | HPMN: | ||
| {SWIO, PTW, FB, BSU, DC, CD, ID}: | |||
| HCD Hypervisor Call Disable | |||
| {TRVM, TDZ, TVM, TTLB, TPU, TPC, TSW, TACR, TIDCP, TSC, TID1, TID2, TID3, TWE, TWI}: | |||
| TGE: Trap General Exceptions |
EL1异常层级系统寄存器控制：
| TLR_EL1 | MDSCR_EL1 |
|---|---|
| {A, SA}:使能对齐检查 | {MDE, SS} |
| {M, C, I, WXN}：内存系统控制位； | KDE： |
| EE:定义了端；E0E:EL0端；UMA:非特权mask访问 | TDCC： |
| {SED, ITD, CP15BEN}： |
同步异常
同步异常类型
| 异常类型 | 描述 |
|---|---|
| Undefined Instruction | 未定义指令异常 |
| Illegal Execution State | 非法执行状态异常 |
| System Call | 系统调用指令异常（SVC/HVC/SMC） |
| Misaligned PC/SP | PC/SP未对齐异常 |
| Instruction Abort | 指令终止异常 |
| Data Abort | 数据终止异常 |
| Debug exception | 软件断点指令/断点/观察点/向量捕获/软件单步 等Debug异常 |
同步异常迁移
如果HCR_EL2.TGE为1，None-secure EL0下的异常不会传递给None-secure EL1，而是直接传递给EL2
异步异常
异步异常类型
| 类型 | 描述 |
|---|---|
| SError or vSError | 系统错误类型，包括外部数据终止 |
| IRQ or vIRQ | 外部中断 or 虚拟外部中断 |
| FIQ or vFIQ | 快速中断 or 虚拟快速中断 |
异步异常迁移
这里描述的是el2和el3都实现的情况：
- 若SCR_EL3.{EA, FIQ, IRQ} == 1，则所有相应的SError\FIQ\IRQ 中断都被路由到EL3;
- 若HCR_EL2.{AMO, IMO, FMO} == 1，则EL1/EL0所有对应的SError\FIQ\IRQ中断都被路由到EL2,同时使能对应的虚拟中断VSE,VI,VF;
- 若HCR_EL2.TGE == 1，那么会忽略HCR_EL2.{AMO, IMO, FMO}的具体值，直接当成1处理，则EL1/EL0所有对应的SError\FIQ\IRQ中断都被路由到EL2，同时禁止所有虚拟中断
注意： SCR_EL3.{EA, FIQ, IRQ}bit的优先级高于HCR_EL2.{AMO, IMO, FMO} bit优先级，路由优先考虑SCR_EL3
文章原创，可能存在部分错误，欢迎指正，联系邮箱 cao_arvin@163.com。
