SV学习笔记(一)

本文

芯片验证系列文章主要分为三部分:验证工程师与芯片验证、SV学习笔记、UVM学习笔记。此为 SV学习笔记 部分第一篇,主要介绍数据类型、过程块、方法(函数与任务)、设计例化和连接。

版本 说明
0.1 初版发布

参考

名称 作者 来源
《芯片验证漫游指南》 刘斌 书籍
《SystemVerilog验证》 克里斯.斯皮尔 书籍

专业术语与缩略语

缩写 全称 说明
SV SystemVerilog 基于Verilog扩展而来的,为验证而生的语言

数据类型

內建数据类型

  • 四状态与双状态

    1. 四状态指0、1、X、Z,包括logic、integer、 reg、 wire。
    2. 双状态指0、1,包括bit、byte、 shortint、int、longint。
  • 有符号与无符号

    1. 有符号:byte、shortint、int、longint、integer。
    2. 无符号:bit、logic、reg、wire。
  • 关于数据类型使用的几个注意点

    1. SV中虽然支持reg和wire,但对于 验证平台要尽量使用logic ,并且建议采样RTL信号时变量要使用logic类型。
    2. 实际工作中 使用最多的是logic和bit ,一般 需要计数和比较大小时会使用byte或int
    3. 尽量 避免两种不同数据类型变量进行操作 ,包括 有无符号、四状态双状态、不同位宽 ,如必须进行操作,请先转换为同一类型。
  • 关于数据类型转换的几个注意点

    1. 四状态转换为双状态时, x和z转换为0
    2. 多位数据赋值给少位数据,则 高位被截取忽略 ;少位数据赋值给多位数据,双状态类型的 高位赋值为0 ,四状态类型的 高位赋值为x 。(以上指的是无符号类型)
    3. 有符号变量转无符号变量,直接赋值的话会将 原始比特数据 赋给无符号变量,但其原符号位失去含义;使用转换语句转换的话,会将有符号变量 取模 赋值给无符号变量。
    4. 总之,还是尽量避免数据类型间的转换,数据类型间的转换是容易出错的地方,需要格外注意。
  • 数据类型转换操作

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
//静态转换(不对转换值进行检查):
unsigned_data = unsigned'(signed_data);
int_data = int'(real_data);
real_data = real'(int_data);

//动态转换(仿真时对转换值进行检查,转换失败会报告):
//$cast(tgt, src);
$cast(unsigned_data, signed_data);

//静态和动态转换都属于显示转换,不借助操作符的转换称为隐式转换
logic data0;
bit data1;
data1 = data0;

定宽数组

  • 数组声明 :
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
//变量左侧为矢量宽度,右侧为维度,且从左至右代表维度从高到低

//二维数组(习惯上左右顺序是从低到高,这对初始化很重要)
int data_a[0:15];          // 16个整数[0]...[15]
int data_a[16];            // 紧凑型声明

//多维数组(左边为高维度)
int data_a[0:7] [0:3];
int data_a[8] [4];        // 紧凑的多维数组声明
int data_a[7][3] = 1;     // 为最后一个元素赋值
  • 数组的初始化和赋值
1
2
3
4
int data_a[4] = '{0,1,2,3};     //data_a[0]为0 ... data_a[3]为3
int data_a[0:3] = '{0,1,2,3};   //data_a[0]为0 ... data_a[3]为3
int data_a[4] = '{4{1}};        //全赋值为1
int data_a[4] = '{5,default:-1}; //data_a[0]为5,其他为-1
  • 存储空间
1
2
3
4
5
6
7
8
9

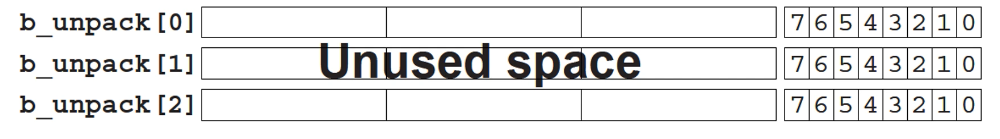

bit [3][7:0] b_pack;
bit [7:0] b_unpack [3];
logic [3][7:0] b_pack;
logic [7:0] b_unpack [3];

//变量左侧代表矢量宽度,右侧代表数组维度,也可以称为数组的合并与非合并,以上都可以代表24bit数据容量。
//二值逻辑bit声明,每bit位占用1bit空间,第一种声明占用1WORD空间,3x8bit,第二种声明占用3个WORD空间,3WORD x 1x8bit;
//四值逻辑logic声明,每bit位占用2bit空间,第一种声明占用2WORD空间,3x16bit,第二种声明占用3WORD空间,3WORD x 1x16bit。
//所以,在合适的时候选用合并数组,能够节省存储空间。(软件仿真时计算机空间占用都是以word为单位的)
  • 数组操作之for和foreach循环
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
bit [31:0] src[5];
bit [31:0] dst[5];

for(int i=0; i<$size(src); i++)
    src[i] = i;

foreach (dst[j])
    dst[j] = src[j] * 2;
//$size(src)是获取最高维度变量个数,也可以指定维度$size(src,1),其中1代表最高,2次之...
//foreach语句会遍历数组变量,这也是最推荐的使用方法,多维度遍历可以使用foreach(dst[i,j])。
  • 数组操作之复制和比较
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
bit [31:0] src[5] = '{0,1,2,3,4};
bit [31:0] dst[5] = '{4,3,2,1,0};
if(src == dst) $display("src == dst"); //比较数组

dst = src; //数组复制

src[0] = 5; //修改数组中某元素

//赋值可以直接使用赋值符号“=”;
//直接进行数组的复制;
//比较,也可以使用“==”或“!=”来比较,不过结果仅限于内容相同或不相同。

动态数组

  • 定宽数组类型宽度编译时已经确定,若在程序运行时确定数组宽度就要使用 动态数组
  • 动态数组特点就是仿真运行时灵活调节数组的大小,也就是存储量。
  • 动态数组开始时使用“[]”来声明,此时数组为空,其后使用“new[]”来分配空间,方括号中传递数组宽度。
  • 调用“new[]”时也可以将数组名一并传递,将已有数组的值复制到新的数组中。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
int dyn[];
int d2[]; //声明动态数组

initial begin
    dyn = new[5]; //分配5个元素

    foreach(dyn[j]) dyn[j] = j; //对元素初始化

    d2 = dyn; //复制动态数组,d2初始元素个数为零,复制后元素个数为5,且dyn和d2各自独立
    d2[0] = 5; //修改元素值,此时dyn[0]仍为0,d2[0]为5

    dyn = new[20](dyn); //分配20个数值并进行复制,也就是dyn初始值5个元素复制给了新的dyn低5个元素,高15个元素为0.
    dyn = new[100]; //重新分配100个数值,而旧值不复存在
    dyn.delete(); //删除所有元素
end

队列

  • 队列结合了链表和数组的优点,可以在任何地方添加和删除元素,并且通过索引实现对任一元素的访问。
  • 队列的声明是使用美元符号的下标:[$],队列元素标号从0到$。
  • 队列不需要new[]去创建空间,只需要使用队列的方法为其增减元素,队列初始空间为零。
  • 队列的简单使用是通过 push_back()和pop_front() 的结合来实现FIFO的用法。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
int j = 1;
int q2[$] = {3,4};
int q[$] = {0,2,5}; //队列的赋值不需要单引号

initial begin
    q.insert(1, j); //{0,1,2,5} 在1位置插入j
    q.insert(3, q2); //{0,1,2,3,4,5} 在3位置中插入队列q2
    q.delete(1); //{0,2,3,4,5} 删除队列中1位置元素

    //下列操作才是队列中最常用方法
    q.push_front(6); //{6,0,2,3,4,5} 在队列头部插入
    j = q.pop_back(); //{6,0,2,3,4} 在队列尾部弹出
    q.push_back(8); //{6,0,2,3,4,8} 在队列尾部插入
    j = q.pop_front(); //{0,2,3,4,8} 在队列头部弹出

    foreach(q[j])
        $display(q[j]); //打印整个队列

    q.delete(); //删除整个队列
end

关联数组

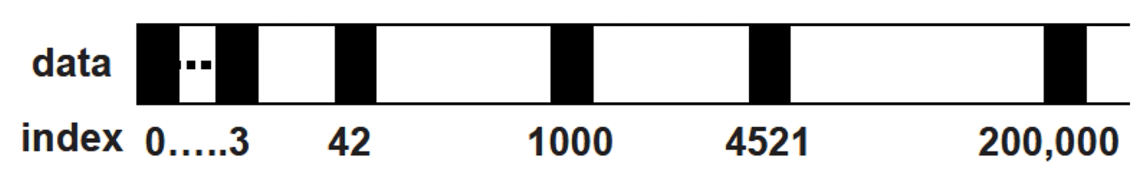

  • 如果需要一个超大容量存储空间,而有相当部分数据不会被存储和访问,不管使用定宽数组还是动态数组,都会造成存储的浪费,这时候需要使用关联数组。
  • 关联数组可以保存稀疏矩阵元素,当你对一个非常大的地址空间进行寻址时,该数组 只为写入的元素分配空间 ,所以关联数组需要的空间远小于定宽或动态数组。
  • 此外关联数组的灵活应用,在其他高级语言中都有类似的存储结构,比如Perl语言中称为哈希(Hash),Python中称为词典(Dictionary),可以灵活赋予key和value。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
bit [63:0] assoc[int]; //声明关联数组,关联数组中[]内声明数据类型,也就是index类型
int index = 1;

repeat(64) begin //对稀疏分布的元素初始化
    assoc[index] = index;
    index = index <<1; //1 2 4 8 16 ......
end

foreach(assoc[i]) //使用foreach变量关联数组,注意:并不一定按index大小顺序依次执行(可以使用sort排序)
    $display("assoc[%d] = %h", i, assoc[i]);

//找到并删除第一个元素,使用if(assoc.first(index)) 可以判断数组是否为空
assoc.first(index); //将assoc第一个索引值赋给index
assoc.delete(index); //删除assoc的index索引元素

结构体

  • sv中可以使用struct语句创建结构,与c语言类似。
  • sv中struct功能较少,只可以定义一个 数据的集合 ,也就是将若干相关变量组合到一个struct结构定义中。
  • 通过 使用typedef和struct,可以定义新的数据类型 ,可利用新的数据类型声明变量。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
//非合并结构
typedef struct {
    bit[7:0] r;
    bit[7:0] g;
    bit[7:0] b;
} pixel_str; //使用typedef和struct创建新的数据类型 pixel_str

pixel_str my_pixel; //使用新的数据类型声明变量
my_pixel = '{8'h10, 8'h20, 8'h30}; //结构体赋值,此时赋值与声明时一一对应

//合并结构
typedef struct {
    bit[7:0] r,
    bit[7:0] g,
    bit[7:0] b;
} pixel_str; //使用typedef和struct创建新的数据类型 pixel_str

pixel_str my_pixel; //使用新的数据类型声明变量
my_pixel = {8'h10, 8'h20, 8'h30}; //结构体赋值,此时赋值与声明时一一对应
  • 关于赋值时什么时候使用单引号:
    1. 合并型存储的不需要使用单引号,就好比数据的拼接,队列是合并型存储的。
    2. 非合并型存储需要使用单引号,如数组和结构体。

枚举类型

  • 规范的操作码和指令有利于代码的编写和维护,如ADD、WRITE、IDEL等。
  • 枚举类型enum经常 和typedef搭配使用 ,由此便于用户自定义枚举类型的共享使用。
  • 枚举类型 保证避免一些非期望值的出现 ,增加代码可维护性和降低设计风险。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
typedef enum {INIT, DECODE, IDLE} fsmstate_e; //声明枚举类型和自定义数据类型
fsmstate_e pstate, nstate; //通过自定义枚举数据类型 声明变量

case(pstate) //枚举类型主要应用于状态机
    IDEL: nstate = INIT;
    INIT: nstate = DECODE;
    default: nstate = IDLE;
endcase

$display("Next state is %s", nstate.name()); //显示状态名

字符串

  • verilog语言中是不存在字符串的,而sv中添加了字符串string类型。
  • 所有相关的字符串处理,都使用string来保存和处理。
  • 字符串处理相关的格式化函数可以 使用$sformatf() ,如果只是打印输出,可以直接使用$display()。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
string s1, s2; //声明字符串,此时为空。
int i1, i2;

initial begin
    i1 = 2005;
    s1.itoa(i); // integer converted to string
    s2 = "IEEE";

    $display(s2.tolower()); //显示 ieee (转小写)

    s2 = {s2, "-P1800"}; //字符串拼接, "IEEE-P1800"
    s2 = $sformatf("%s%s", s1, "-P1800"); //字符串拼接, "IEEE-P1800"

    i2 = s2.len(); //获取字符串长度

    $display("@%t: %s", $time, $sformatf("%s %d", s2, 42)); //$sformatf返回字符串
end

过程块

  • 过程快有两种:initial和always。
  • initial是 不可综合的 ,为验证而生,always是 可综合的 ,代表硬件电路。
  • always是 硬件行为 ,可综合,使用时需要 区分时序电路描述和组合电路描述
  • initial是 软件行为 , 块内语句 顺序执行,且只执行一次
  • initial块和always块之间,以及不同initial块,不同always块,在 仿真一开始都是同时执行 的。
  • 在verilog时代,所有的测试都放在initial块中,并且为了便于统一管理,建议 放在同一个initial块中
  • module、interface可视为 硬件域 ,program、class可视为 软件域 ,区分硬件域和软件域对理解initial和always很有帮助。
  • initial块可以放在module、interface和program中;always块只能放在module、interface中。
  • 对于过程块,使用 begin…end 将其作用域包住,对于控制语句和循环语句,同样适用。

方法(函数与任务)

函数function

  • 可以在参数列表指定输入参数(input)、输出参数(output)、输入输出参数(inout)或者引用参数(ref),如果不指明默认为input。
  • 可以有返回值,也可以无返回值(void)。
  • 函数其他属性:
    1. 默认数据类型为logic。
    2. 数组可以作为形式参数传递。
    3. function可以返回或不返回结果,返回结果需要使用关键字return,不返回需要声明为void function。
    4. 只有数据变量可以在形式参数列表被声明为ref类型,而线网类型则不能声明为ref类型。
    5. 使用ref时,有时为了保护参数对象只被读取不被修改,可以通过const的方式限定ref声明的参数。
    6. 在声明参数时,可以设置默认值(input a=10),同时如果在调用时省略参数的传递,则函数中使用默认值。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
function int double_f1(input int a);
    return 2*a;
endfunction

function void double_f2(constraint ref int a, ref int b);
    b = 2*a;
endfunction

initial begin
    int a;
    int b;
    double_f2(a, b);

    $display("double of %0d is %0d", 10, double_f1(10));
    $display("double of %0d is %0d", 10, b);
end

任务task

任务相比函数更加灵活,且有以下不同点:

  • task无法通过return返回结果(也无需加void),只能通过input、output、inout或ref的参数来返回。
  • task内 可以使用耗时语句 ,而function不能。常见的耗时语句如: @event、wait event、#delay 等。
1
2
3
4
5
6
7
task double_t1(input [31:0] a, output [31:0] b); //不指明方向则默认为input
    b = 2*a;
endtask

task double_t2(constraint ref int a, ref int b);
    b = 2*a;
endfunction

使用建议

  • 初学者傻瓜式用法,可以 全部采用task来定义方法 ,因为它可以内置耗时语句,也可不以内置耗时语句。
  • 经验者要区分两种方法, 非耗时方法使用function,耗时方法使用task ,也就是function中完成纯粹的逻辑运算,而task更多完成需要耗时的信号采样或者驱动等场景。
  • 调用function:在function和task内均可以调用其他function;用task,如果被调用task内使用了耗时语句,只能在task调用。

变量的声明周期

  • sv中数据的生命周期分为 动态(automatic)和静态(static)
  • 局部变量 的生命周期与其所在域共存亡,也就是在function/task中的临时变量, 在其被调用结束后,临时变量的生命周期也将终结
  • 全局变量 在程序执行 开始到结束一直存在
  • 如果数据变量被声明为automatic,那么在进入该进程/方法后,automatic变量会被创建,离开该进程/方法后,automatic变量被销毁。而static在仿真开始时被创建,而在进程/方法执行过程中,不会被销毁,且可以 被多个进程和方法所共享
  • module内全部是静态变量,代表真实的电路结构。
  • 对于automatic方法,其内部所有变量默认也是automatic。
  • 对于static方法,其内部所有变量默认也是static。
  • 对于static变量, 声明时应该对其做初始化 ,而初始化只会伴随它的生命周期执行一次,不会随着方法调用而多次初始化。
  • 在module、program、interface声明的变量,以及其他在task/function之外声明的变量,默认是静态变量,存在于是整个仿真阶段。

设计例化和连接

模块定义

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
module xprop (
// Outputs
out1,
// Inputs
clk, sel, din0
);
input       clk;
input       sel;
input [7:0] din0;

output      out1;

//......
//......

endmodule

模块例化

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
module testbench;
//......
//......

    xprop dut(
              // Outputs
              .out1                     (out1),
              // Inputs
              .clk                      (clk),
              .sel                      (sel),
              .din0                     (din0));
endmodule

模块连接

模块连接就是将硬件电路在测试平台进行例化,传统的verilog验证方法,在initial过程块产生激励,驱动硬件电路完成仿真。


文章原创,可能存在部分错误,欢迎指正,联系邮箱 cao_arvin@163.com。
